金めっき処理

金めっき処理とは

金めっき処理は、素材表面に金（Au）の薄膜を形成する表面処理であり、優れた導電性・耐食性・装飾性を兼ね備えています。変色や酸化の影響を受けにくく、長期間にわたり安定した性能を維持するため、高信頼性が求められる電子部品や端子、さらには宝飾品や高級装飾品用途にも広く使用されています。

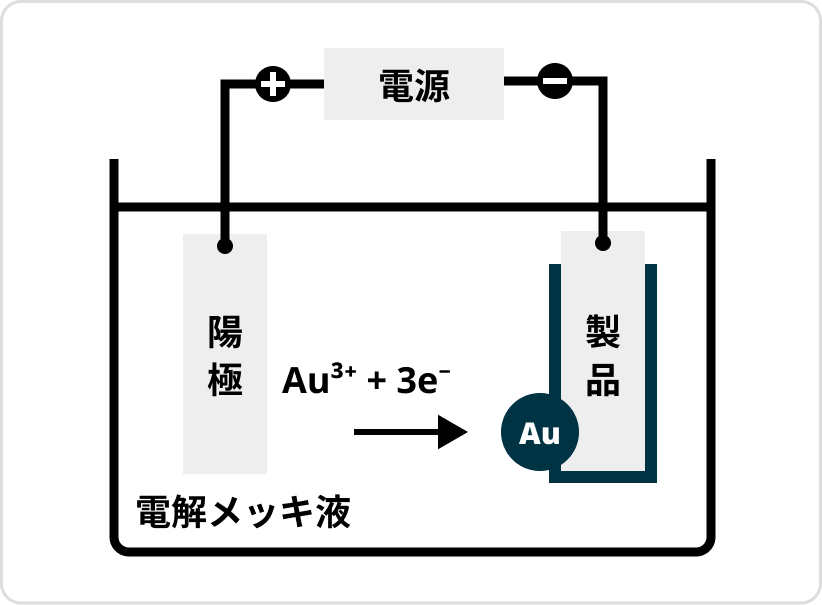

金めっき処理の反応式

陽極側	陰極側
4OH⁻ → O₂ + 2H₂O + 4e⁻	[Au(CN)₂]⁻ + e⁻ → Au + 2CN⁻

金めっき処理の特徴

金は電気伝導率・耐食性ともに非常に高く、酸化や硫化にも強いため過酷な環境下でも安定した性能を発揮します。また、非磁性であるため磁気影響を嫌う用途にも適しており、見た目の美しさから装飾性にも優れます。ただし、貴金属であるためコストが非常に高く、使用範囲は必要性に応じて限定されることが一般的です。

１．優れた導電性・耐食性を持つ。

２．酸化や変色に強く、長期的に安定した性能を発揮。

３．高級感のある外観により装飾性にも優れる。

金めっき処理の種類

金めっき処理は、高い導電性・耐食性・耐酸化性を持つ金属である金を、電子部品や装飾品などの表面に薄くコーティングする技術です。
無電解金めっきは精密電子部品に、電解金めっきは装飾や端子類に、ハード金めっきは接点など摩耗部品に多く使われ、用途に応じて処理方法が使い分けられます。

種類	特徴	用途例
無電解金めっき	・外部電源を使用せず化学反応で析出・複雑形状や内面にも均一な皮膜が形成可能・薄膜でも安定した導電性・耐腐食性を発揮	・プリント基板・半導体部品・精密電子接点
電解金めっき	・電流を利用して金を析出・膜厚や光沢の調整が容易で、装飾性と機能性を両立。密着性に優れる	・装飾品・電気接点・端子類
硬質金めっき	・コバルトやニッケルを添加し硬度を向上・耐摩耗性が高く、摺動部や頻繁な接触部で長寿命化を実	・リレー接点・コネクタピン・マイクロスイッチ

金めっき処理のメリット・デメリット

メリット	・優れた導電性・耐腐食性を持ち、信頼性の高い電子接点を実現・変色・酸化がなく長期安定性が高い・装飾用途においても高級感を演出可能
デメリット	・金属として高価で、処理コストが非常に高い・柔らかく摩耗に弱いため摺動部には不向き・厚付けすると皮膜剥離リスクが増す

金めっき処理の皮膜特性

金めっきは、優れた導電性・耐食性・装飾性を兼ね備えた表面処理で、電子機器の接点から高級装飾品まで幅広く利用されます。酸化や変色がほとんどなく、長期にわたり安定した性能を維持できるため、高信頼性が求められる用途に適しています。膜厚や硬度は用途に応じて調整可能で、耐摩耗性が必要な場合は合金化によって性能を強化します。

特性	内容
構造	金属基材上に金の単層または下地（ニッケル等）＋金属の多層構造を形成します。
硬度	純金めっきは柔らかく低硬度ですが、合金化（コバルト・ニッケル添加）で硬度向上が可能です。
耐食性	金は化学的に安定し、酸化や硫化に強く、長期間変色せず耐食性に優れます。
膜厚	一般的に0.05～3μm程度で用途に応じて調整されます。薄膜は電子部品、膜厚は装飾・耐摩耗用とに使用されます。
耐熱性	高温環境でも酸化や劣化がほとんどなく、優れた安定性を保ちます。
耐薬品性	多くの酸やアルカリに対して安定ですが、王水や一部のシアン化合物には溶解します。
密着性	下地処理やニッケル下地によって高密着性を確保できます。
摩擦係数	純金は摩擦係数が高く摩耗に弱いため、摺動部品には合金化や硬質処理が必要です。
見た目	独特の黄金色を持ち高級感と装飾性に優れます。

金めっき処理の最大処理サイズ

最大寸法	別途ご相談ください
重量	別途ご相談ください

金めっき処理と材質の関係性

金めっきは、基材ごとの特性に合わせて下地処理を行うことで、導電性や耐食性を最大化できます。特に銅ニッケル下地との組み合わせは電子部品分野で使われ、樹脂基材も導電処理により用途が拡大しています。

材質	適用性・特徴
銅・銅合金	密着性が非常に良好で導電性も高く、電子部品や接点用途に最適。酸化膜除去の下地処理により高品質なめっきが可能。
ニッケル下地	バリア層として機能し、金の拡散を防止。耐食性・密着性を確保できるため、多層めっきの標準的な下地。
樹脂（導電処理品）	無電解めっきや真空蒸着で導電化した後に金めっきが可能。軽量かつ高級感のある仕上げで装飾品や筐体部品に使用。
