金属以外へのめっき処理

金属以外へのめっき処理とは

軽量化や高機能化が求められる製品開発において、樹脂やセラミックスなど非金属材料へのめっき技術は、金属代替や新機能付与のための有力な手段となっています。しかし、非金属は金属と比べて濡れ性・密着性に乏しく、安定しためっき品質の確保には高度な表面処理とプロセス制御が不可欠です。当社では、こうした課題を解決するため、多様な非金属基材に対して高密着・高均一な金属皮膜を形成するプロセスを開発しています。自動車部品、電子機器、医療デバイスなど、幅広い応用に対応可能で、製品性能の向上および差別化に貢献する技術です。

対象材料について

対象材料	特徴	課題	ポイント
樹脂材料（PI,ナイロン,PKG,ABS,PC,PBTなど）	軽量で成形性に優れる	表面が化学的不活性/熱変形	表面粗化・プラズマ処理などにより金属核の保持性を向上し、密着性を確保
セラミックス	耐熱性・耐摩耗性・電気絶縁性が高い	極めて平滑でエッチングされにくい/熱膨張差による応力	微細な表面改善と無電解めっきの組み合わせで均一な皮膜を形成
ガラス	高い透明性や化学安定性	はんだ濡れ性が低く、密着性を得にくい	めっきする金属種に応じた活性化処理と密着層形成技術が鍵
ゴム・エラストマー	柔軟性や男性が求められる部品に利用	伸縮による剥離、表面が化学的に不活性	プラズマ処理などで表面を活性化し、柔軟性をもつめっき層で追従性を向上

【量産中】
特に電子部品で広く使用されるポリイミド（PI）基材に対しては、当研究が開発した表面改質技術により、量産ラインでの安定しためっき密着性をすでに実証しています。一般的にポリイミドは化学的に不活性で金属付着が難しい材料ですが、独自に最適化した前処理および触媒付与プロセスによって、均一で高密着な無電解めっき皮膜を形成することが可能です。
さらに、当研究では電気めっき工程において、電流分布の偏りを抑制する独自技術を導入しており、複雑形状や大面積のポリイミド基材でも、厚みムラのない均一な金属層形成を実現しています。これにより、製品性能がめっき品質に直結する分野において、高い再現性と量産適性を確保しています。

【開発完了済】
ナイロンやPKGについては、当研究により安定した前処理およびめっきプロセスを確立しており、実用レベルでのめっき密着性と均一性をすでに達成しています。

【開発中】
その他の樹脂材料については、現在プロセス最適化を進めています。量産化に向けてさらに評価を重ねている段階です。

金属以外へのめっきの原理（樹脂への電気めっきの場合）

１.表面改善（密着力を作る工程）
樹脂表面に凹凸加工や化学反応を起こし、金属皮膜が機械的・化学的に食いつける状態を作ります。

素材に応じて適切な表面改善処理を実施します。

Blast（Wet/Dry）	表面に微細な凹凸を形成
Chemical Etching	化学薬品で表面を粗化
Plasma Etching	プラズマで表面を活性化・微細加工
Ion Milling	イオン衝撃で表面を削り、密着性を向上

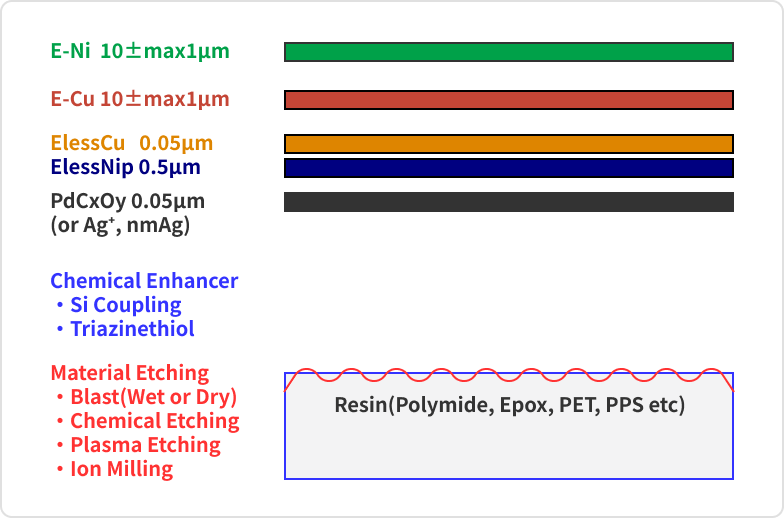

図中の波線で示されている部分が、粗化・活性化された樹脂表面を表します。

２.化学エンハンサー（接着促進層/ブリッジ層）
樹脂表面に化学結合し、金属が乗りやすい”ブリッジ層”を作ります。

素材に応じて適切な表面改善処理を実施します。

Si Coupling	樹脂と金属を金属的に結びつける
Triazinethiol	金属イオンと強い相互作用をもたらす

この層があることで後の金属層の密着が大幅に改善します。

３.触媒付与（PdCxOy / Ag）
無電解めっきは触媒（金属核）が存在する部分にのみ金属が析出するため、樹脂表面に触媒粒子を固定する工程が不可欠です。

素材に応じて適切な表面改善処理を実施します。

PdCxoy	Pd触媒が最も一般的
Ag⁺	Ag⁺を使う技術もある

この層がめっきの起点となります。

4.無電解めっき（Eless-NiP/Eless-Cu）
ここでは電気を使わず、化学反応によって金属皮膜を析出させます。これは、樹脂を電動化するための金属の下地を作る工程です。

NiP	硬度や耐熱性を持つ均一な導電層
Cu	導電性向上や後工程の電気めっきの核として有効

この段階で樹脂は金属化され、電気めっきが可能です。

５.電気めっき（E-Ni/E-Cu）
無電解めっきで導電化された表面を使用し、電気を流しながら金属層を形成します。

E-Ni	耐摩耗性・バリア層用途
E-Cu	導電性が高く、配線形成・素子接続に最適

最終的に均一で機能性の高い金属皮膜が得られます

金属以外へのめっきの設備

まとめ

１．樹脂表面を”金属が食いつく状態”にする。

２．金属が析出する触媒（Pd/Ag）などを付与する。

３．無電解めっきで導電性のある金属皮膜を形成する。

４．電気めっきで必要な膜厚まで成膜する。

樹脂 → 表面処理 → 化学結合層 → 触媒 → 無電解めっき → 電気めっきという多層構造で成り立つのが樹脂へのめっき技術の原理です。

表面処理や鍍金加工に限らず、実現したいことや困りごと、どんなことでも相談してください。
試作品や、1点のみのご依頼にも柔軟に対応いたします。

表面処理・めっき（鍍金）
の探し方へ戻る相談・お問い合わせ

金属以外へのめっき処理
